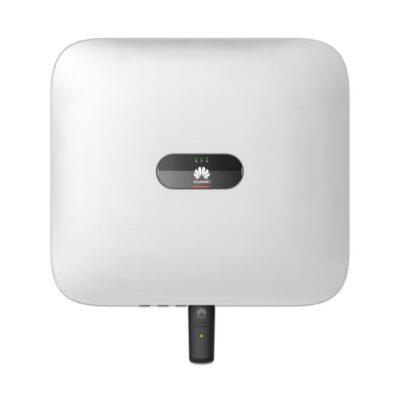

Huawei Sun 2000 12 KTL-M2-HC

Beschreibung

Technische Spezifikationen
Technische Daten SUN2000
-12KTL-M2
SUN2000
-15KTL-M2
SUN2000
-17KTL-M2
SUN2000
-20KTL-M2
Wirkungsgrad
Max. Wirkungsgrad 98,50% 98,65% 98,65% 98,65%
Europäischer Wirkungsgrad 98% 98,30% 98,30% 98,30%
Eingang
Empfohlene maximale PV-Leistung 1 18000 Wp 22500 Wp 25500 Wp 30000 Wp
Max. Eingangsspannung 2 1080 V
Betriebsspannungsbereich 3 160 V bis 950 V
Startspannung 200 V
Nenneingangsspannung 600 V
Max. Eingangsstrom pro MPPT 22 A (per MPPT) / 14.5 A (per Eingang)
Max. Kurzschlussstrom 30 A
Anzahl der MPP-Tracker 2
Max. Anzahl der Eingänge pro MPPT 2
Ausgang
Netzanschluss Dreiphasig
Nennleistung 12000 W 15000 W 17000 W 20000 W
Maximale Scheinleistung 13200 VA 16500 VA 18700 VA 22000 VA
Nennausgangsspannung 220 Vac / 380 Vac, 230 Vac / 400 Vac, 3W + N + PE
AC – Netzfrequenz 50 Hz / 60 Hz
Maximaler Ausgangsstrom 20 A 25,2 A 28,5 A 33,5 A
Einstellbarer Leistungsfaktor 0,8 kap. … 0,8 ind.
Klirrfaktor (THD) ≤ 3 %
Schutz und Funktionen
DC Lasttrennschalter Ja
Inselnetzerkennung Ja
AC-Überstromschutz Ja
AC-Kurzschlussschutz Ja
DC Verpolungsschutz Ja
AC-Überspannungsschutz TYP II
DC-Überspannungsschutz Ja, kompatibel mit Schutzart TYP II gemäß EN / IEC 61643-11
Fehlerstromüberwachung Ja
Lichtbogenerkennung Ja
Eingänge für Rundsteuerempfänger Ja
Integrierte PID-Recovery 4 Ja
Allgemeine Daten
Betriebstemperaturbereich -25 bis +60 °C
Rel. Luftfeuchtigkeit im Betrieb 0 % RH bis 100% RH
Max. Betriebshöhe 4,000 m (Derating über 2000 m)
Kühlung Konvektionskühlung
Anzeige LED Anzeige; Integriertes WLAN + FusionSolarApp
Kommunikation RS485; WLAN / Ethernet über Smart Dongle-WLAN-FE (optional)
4G / 3G / 2G über Smart Dongle-4G (optional)
Gewicht (inkl. Befestigungswinkel) 25 kg
Abmessungen (einschließlich Befestigungswinkel) 525 x 470 x 262 mm
Schutzart IP65
Energieverbrauch nachts < 5,5 W 5
Moduloptimierer
DC MBUS-kompatibler Optimierer SUN2000-450W-P, SUN2000-450W-P2, SUN2000-600W-P
Normenkonformität (weitere auf Anfrage erhältlich)
Sicherheitsnormen EN/IEC 62109-1, EN/IEC 62109-2
Netzanschlussstandards G98, G99, EN50549, CEI 0-21, CEI 0-16, VDE-AR-N-4105, VDE-AR-N-4110, AS 4777.2, C10/11, ABNT,
VFR 2019, RD 1699, RD 661, PO 12.3, TOR D4, IEC61727, IEC62116, DEWA
